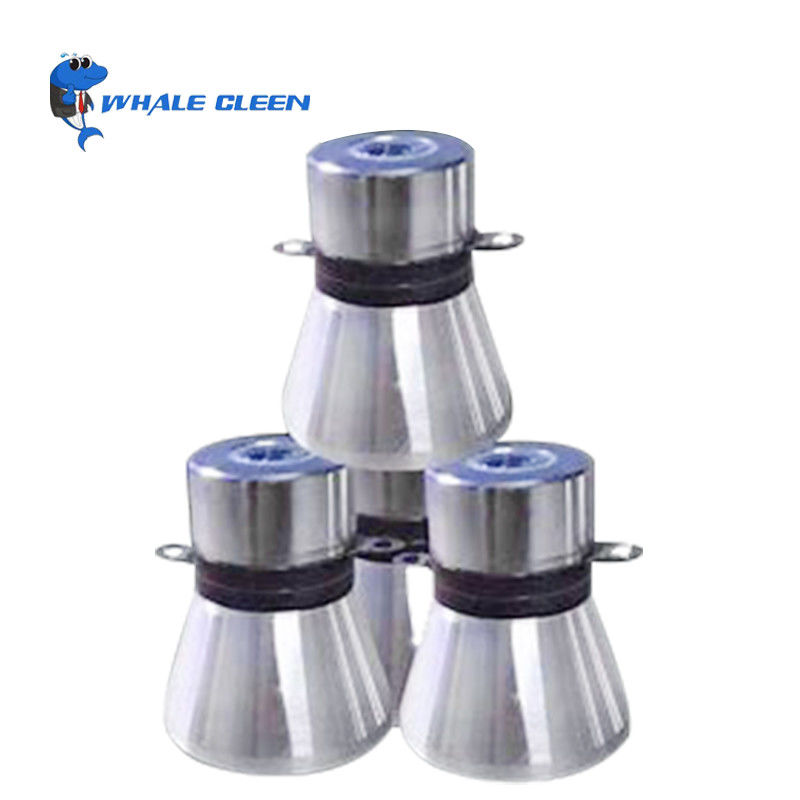

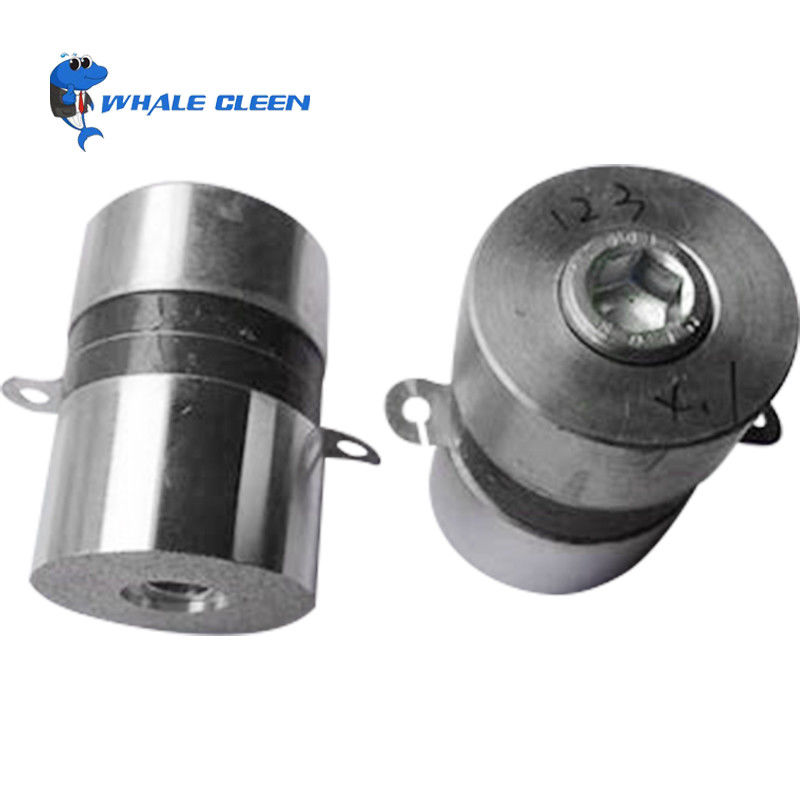

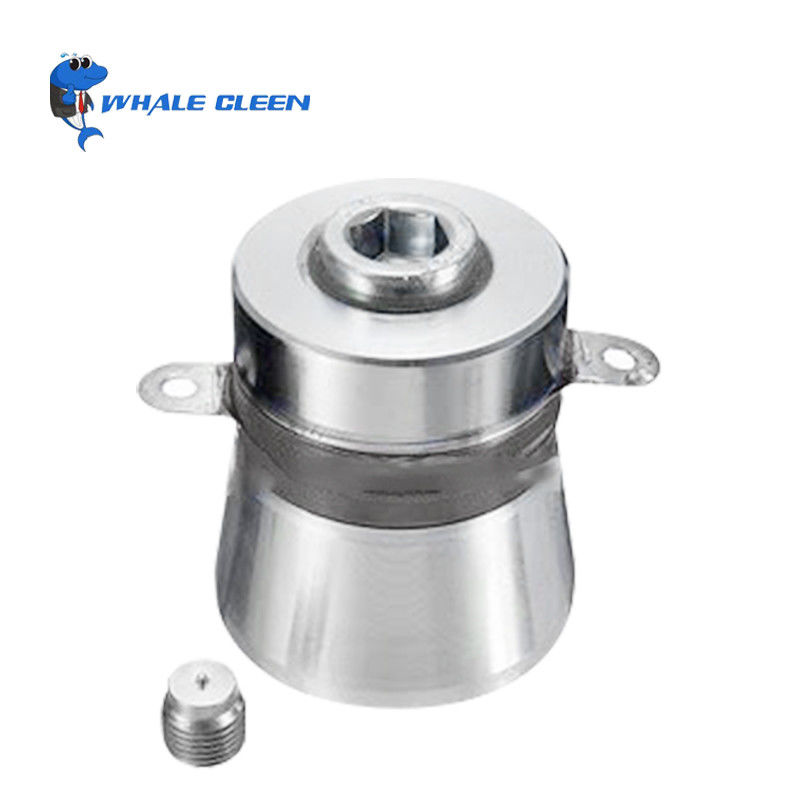

Poder de acero inoxidable del transductor 50W-100W de la limpieza ultrasónica del vibrador

Vibrador ultrasónico para la máquina de la limpieza ultrasónica con el poder ultrasónico 50W~100W

EL TRANSDUCTOR ULTRASÓNICO

El sonido que se genera sobre el nivel de gama de audición humana se llama ultrasonido. Aunque el ultrasonido comience típicamente en 20 kilociclos, la mayoría de los transductores ultrasónicos comienzan en 200 kilociclos. El ultrasonido, que es similar en naturaleza al sonido audible, tiene longitudes de onda lejos más cortas y es lejos más conveniente detectar pequeños defectos. Estas longitudes de onda más cortas son qué hacen el ultrasonido y los transductores ultrasónicos extremadamente útiles para la prueba y la medida no destructivas de materiales.

Un transductor ultrasónico sí mismo es un dispositivo que es capaz de generar y de recibir vibraciones ultrasónicas. Un transductor ultrasónico se compone de un elemento activo, de un forro, y de wearplate. El elemento activo es un material cristalino piezoeléctrico o solo que convierte energía eléctrica a la energía ultrasónica. También después recibe energía ultrasónica trasera y la convierte a la energía eléctrica. El pulso de la energía eléctrica se genera de un instrumento tal como un detector del defecto.

El forro es lo más comúnmente posible un material altamente attenuative y muy denso y es utilizado para controlar la vibración del transductor cristalino absorbiendo la energía que irradia de la cara trasera del elemento piezoeléctrico. Cuando la impedancia acústica de los partidos materiales del forro que del cristal piezoeléctrico, el resultado son un transductor altamente humedecido con la resolución excelente. Variando el material de apoyo para variar la diferencia en impedancia entre el forro y el cristal piezoeléctrico, un transductor sufrirá algo y la resolución puede ser mucho más alta en amplitud o sensibilidad de la señal.

El propósito principal del wearplate es simplemente proteger el elemento piezoeléctrico del transductor contra el ambiente. Wearplates se selecciona para proteger generalmente contra desgaste y la corrosión. En un inmersión-tipo transductor, el wearplate también sirve como transformador acústico entre el elemento del transductor y el agua piezoeléctrica, cuña o línea de retraso.

Cómo hace un trabajo ultrasónico del transductor

Para las condiciones bajo las cuales se actúan los dispositivos de la limpieza ultrasónica, pretense de menos que el MPa aproximadamente 30 es generalmente suficiente proteger los componentes de cerámica del transductor. Por otra parte, si pretense son las pérdidas mecánicas demasiado bajas, excesivas en los interfaces de cerámica/metálicos pueden reducir eficacia. Pre-stress se puede estimar usando una llave de esfuerzo de torsión, calibrada contra carga, para apretar los pernos. Este método de medida es simple, pero no es el más exacto, y por lo tanto se recomienda sobre todo para los transductores de la campaña de producción para los cuales las variaciones entre componentes correspondientes son, con suerte, mínimas. La manera más exacta de medición pretensa es medir la carga generada en los elementos de cerámica bajo condiciones del cortocircuito. Un condensador conectado con los terminales eléctricos del transductor y con un voltímetro continuo facilita la medida de la carga mientras que se aprieta cada perno.

Transductores y agua ultrasónicos

En usos de la limpieza ultrasónica, los efectos de las dimensiones y de la configuración del tanque de agua, la carga del agua, y el grueso de la capa de enlace que pone el transductor al tanque de agua combinan para reducir levemente la frecuencia del transductor, y dan lugar a varias resonancias adicionales. A pesar de estos factores negativos, sin embargo, un transductor bien diseñado, incorporado en un circuito bien diseñado, actuará cerca de su frecuencia de la resonancia.

Cavitación

La cavitación ocurre cuando la vibración de una superficie del transductor que interconecta con un líquido (generalmente agua, pero posiblemente un agua/una mezcla solvente orgánica en un uso de la limpieza ultrasónica) es suficiente crear un vacío parcial que exceda la presión de vapor del líquido, y burbujas forma en la superficie vibrante. La cavitación es una característica deseable en la limpieza ultrasónica o usos de vaporización líquidos, pero se debe evitar obviamente en usos de la transmisión de la señal. En la presión atmosférica, y con agua sola como el líquido de interconexión, el forcavitation del umbral, PC₀ (barra), es:

Para las frecuencias de kilociclos a varios cientos de kilociclos (2). Si se sumerge el transductor, y la superficie vibrante es varios metros o más debajo de la atmósfera/del interfaz líquido, el umbral para los aumentos de la cavitación a:

La cavitación (j) puede ser iniciada cuando es la intensidad acústica en la superficie vibrante, en W/cm2:

La intensidad acústica en la superficie vibrante se puede determinar de: (de potencia de salida acústico del transductor) (superficie del transductor). En el uso, sin embargo, porque el umbral para la cavitación es afectado por las características del transductor (frecuencia de la señal, longitud acústica del pulso, uniformidad acústica/falta de uniformidad de la cara vibrante) y por las diversas condiciones (profundidad de la submisión, de la temperatura, del contenido disuelto del aire del líquido), la cavitación no puede ser iniciada hasta que la intensidad acústica sea perceptiblemente más alta, e.g., entre 0,3 (PC0 _+0.10h) 2 y 0,4 (PC0 ₊ 0.10h) 2.


Especificación:





FAQ:


1. ¿Qué puedo limpiar usando limpiadores ultrasónicos?
Los metales tales como oro y platino son seguros de limpiar con los dispositivos ultrasónicos.
Las piedras preciosas naturales duras se pueden también poner en un limpiador ultrasónico a condición de que tienen pocas inclusiones y no se han tratado con calor o sustancias químicas.
De todas formas, estar seguro de preguntar al joyero cuando usted compra cualquier pedazo de joyería si puede ser limpiado con un limpiador ultrasónico.
Pudo haber aleaciones o gemas inadecuadas, o algunas piedras preciosas se pudieron haber tratado, llegando a ser más vulnerables en el proceso.

2. ¿Puede limpieza ultrasónica las piezas del daño?
La limpieza ultrasónica se considera segura para mayores partes; aunque sea en algunos casos necesario observar la precaución. Aunque el efecto de millares de implosiones por segundas sea muy potente, el proceso de limpieza es seguro.
